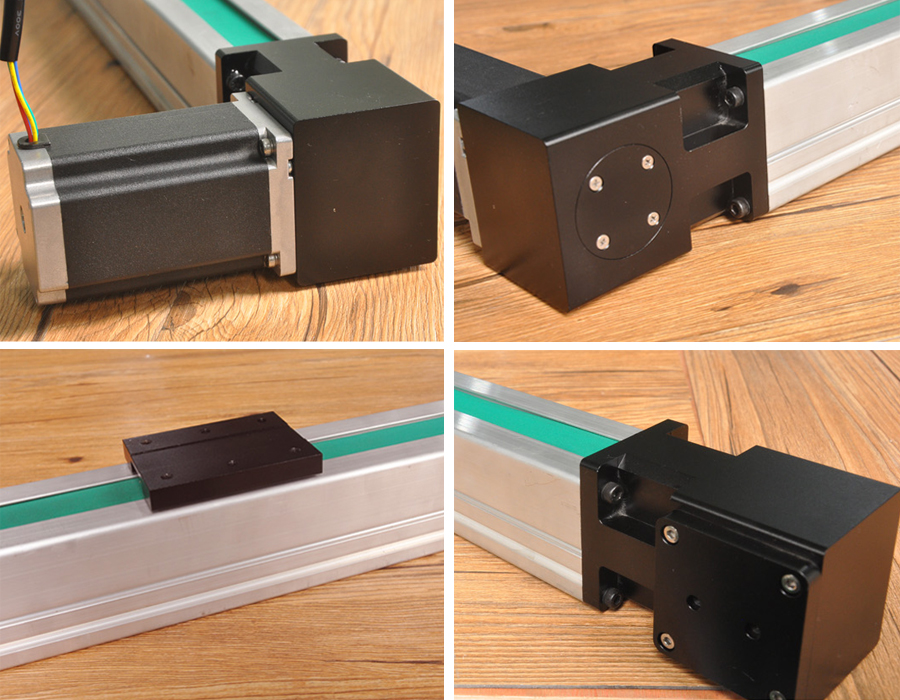

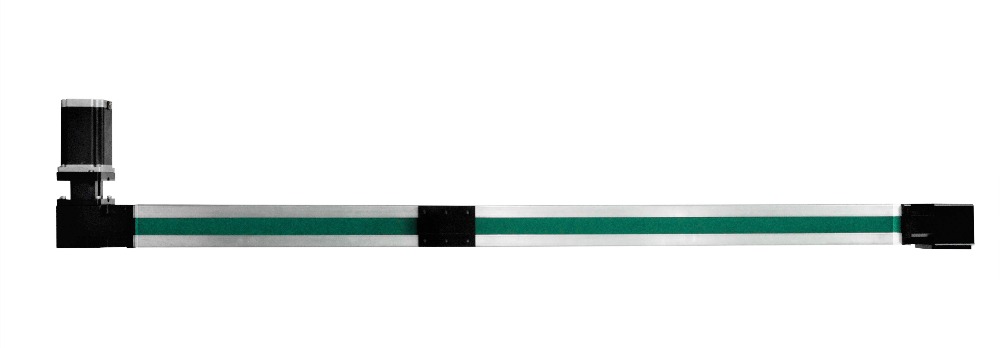

DZL60是一款中型同步带模组，模组宽度60MM（不含电机）。有效行程≤3000MM。使用两相 60电机以提高模组运行速度，适合中的负载，高速度，中低精度使用情况。

DZL60系列是新研发的工业级直线模组，运行顺滑，速度快、噪声低、搭配控制器可实现高速直线运动控制，并定制长度，实现行业需求

• 1.封闭结构，防尘防水。
• 2.钢丝皮带，高强坚韧。
• 3.厚壁型材，坚固耐用，超长行程，最长可达3M。
• 4.加同步轮，极限速度可达900MM/S。
• 5.专用电机，结构紧凑。

标准配置			非标选配
配件	型号	参数
两相60步进电机	FM60102SFD04	法兰尺寸：60MM；机身长度：102MM；额定电流3A；保持扭矩3Nm	法兰尺寸≤86MM步进电机；法兰尺寸≤80MM的伺服电机（换电机需增加外置法兰）
同步皮带		宽度：27MM
型材		截面尺寸：（61X60）；6061铝合金
适配驱动	FMDD50D40NOM	适配60-110法兰高压（20-50V AC）两相步进电机



产品图纸

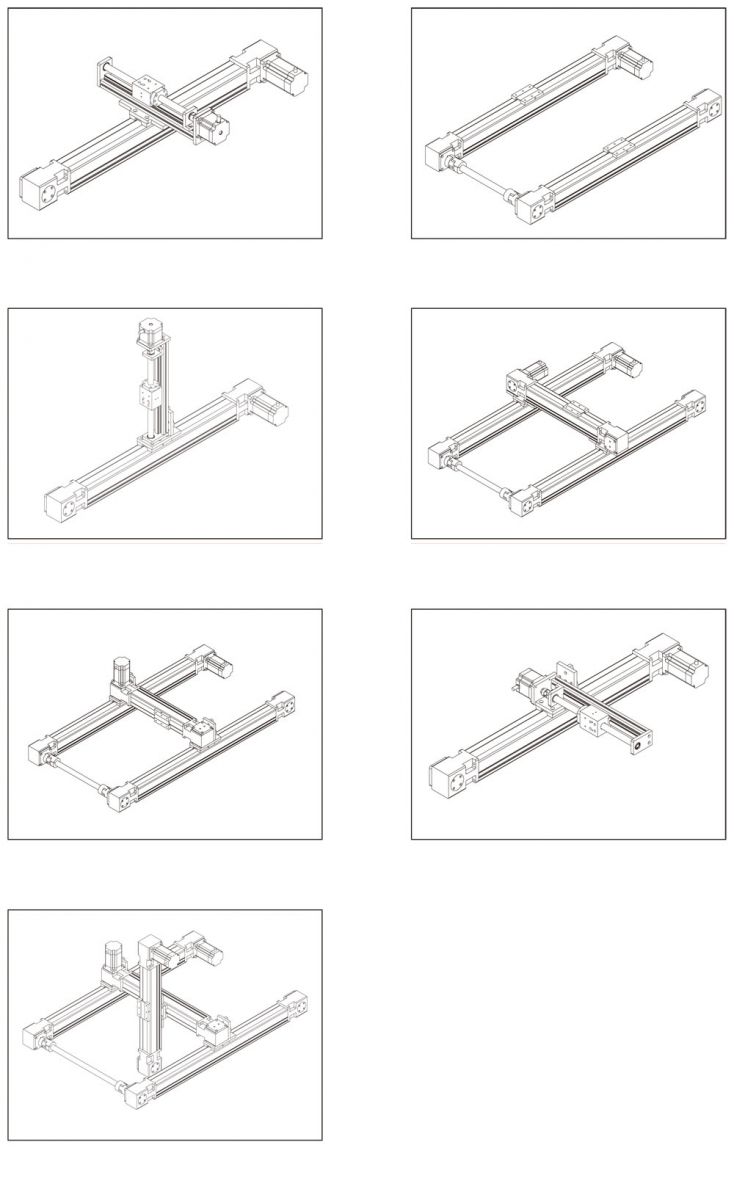

多轴组合滑台
