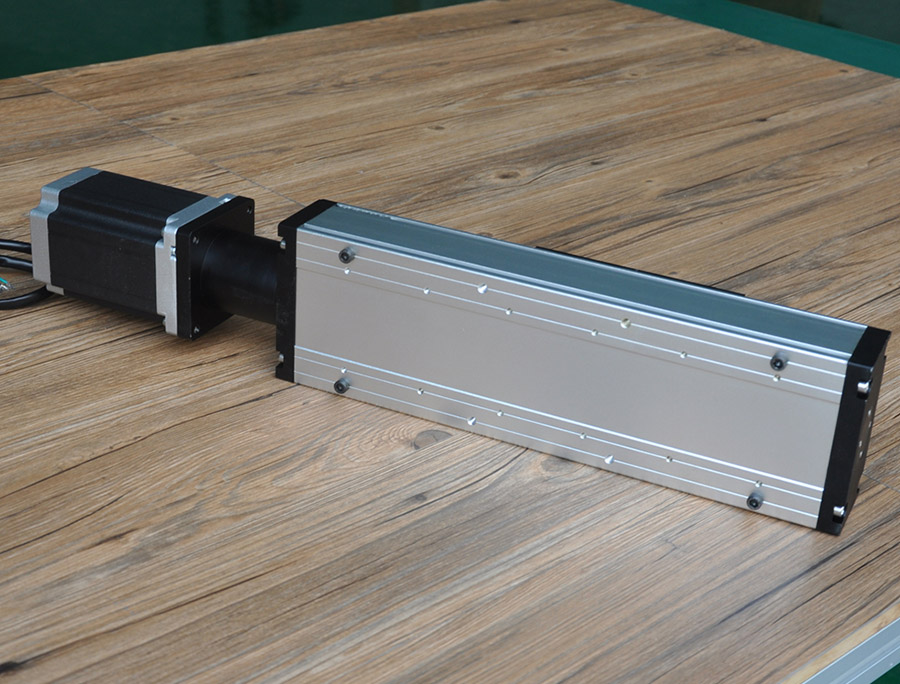

DZL120是一款封闭式丝杆模组。有效行程≤1500MM（选配2020丝杆行程≤2000MM）。滑台一侧采用不锈钢带密封，防水防尘等级：IP66。内部配置双导轨，共4滑块。适合重负载和高速度。
这款模组是新研制的120MM宽工业级直线模组，结构紧凑坚固，运行顺滑，防水防油，搭配控制器可实现高精度直线运动控制，并可定制长度，搭建两轴三轴系统，解决行业需求。

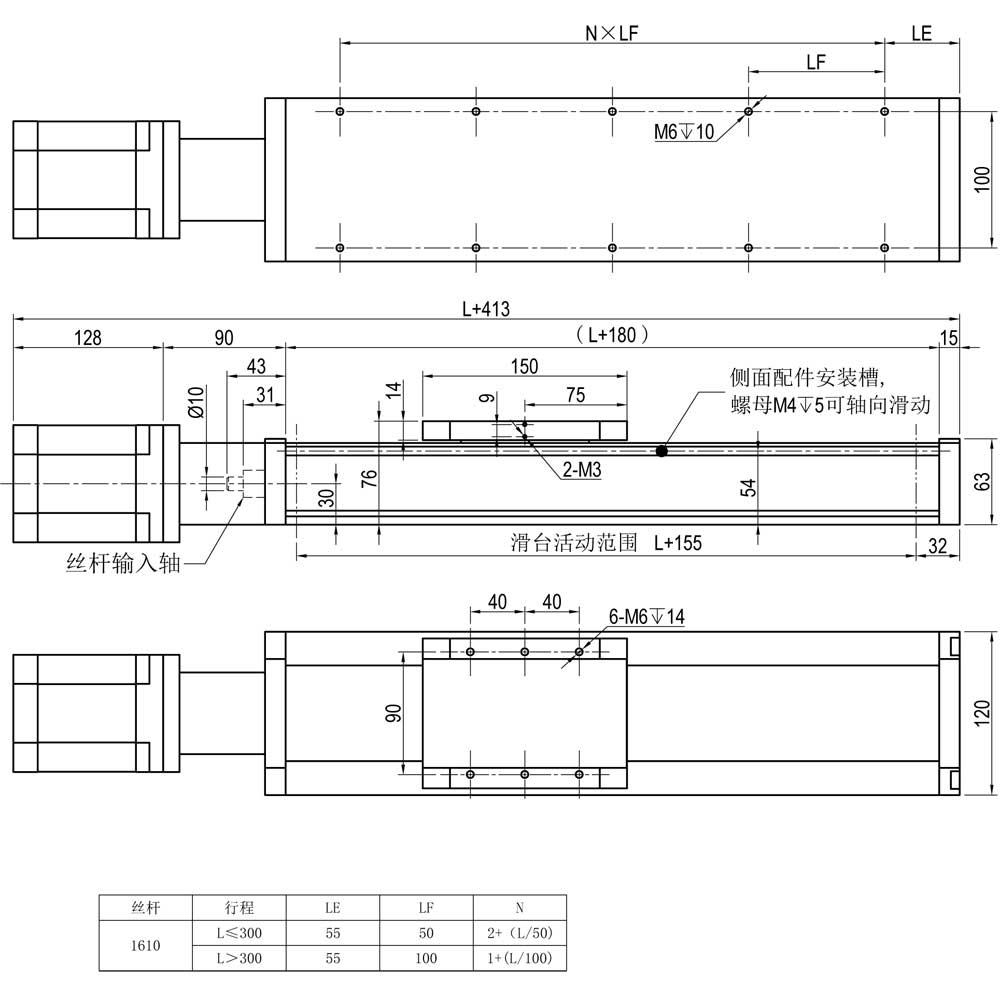

| 滑台材料 | 全铝（高强度6061），全CNC精细加工，精度保证，不易变形 |
|---|---|
| 滑台面板（上滑块）宽度 | 110MM*150MM |
| 滑台高度 | 76MM |
| 可换丝杆 | 1610/2020 |
| 底板宽度 | 120MM |
| 标准配置 | 滚珠丝杆直径16MM，丝杆导程10MM |
| 精度 | 定位精度0.05MM |
| 承重 | 水平负载≤100KG，垂直负载≤50KG。 |

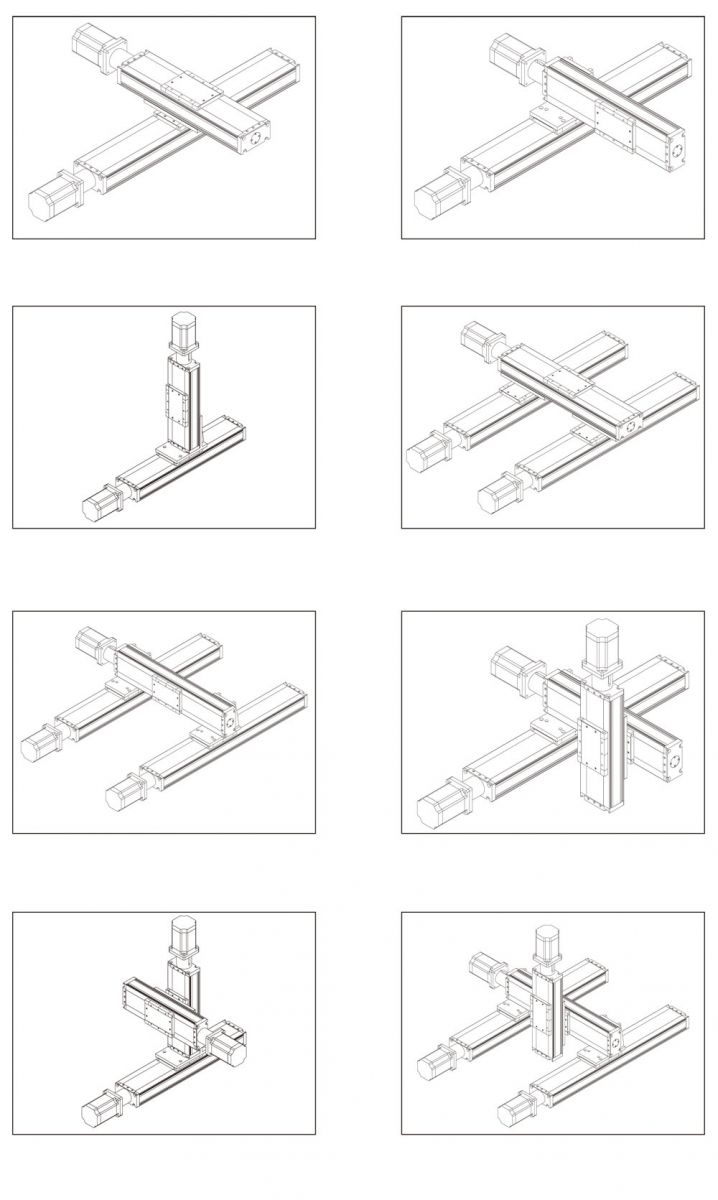

| 叠法 | 可以叠十字、龙门式、三轴式、四轴式多种叠法 |
| 官配标准 | 86步进电机 |
| 可定制电机 | 伺服电机、减速电机，按需求定制。 |
| 标准配置 | 非标选配 | ||
|---|---|---|---|
| 配件 | 型号 | 参数 | |
| 三相86128步进电机 | FM861282SJT03 |
法兰尺寸：86MM；机身长度：128MM； 额定电流3A；保持扭矩7Nm |
法兰尺寸≤86MM步进电机；法兰尺寸≤80MM的伺服电机 |
| 16丝杆 | G1610 | 直径16MM；导程10MM |
G1605 丝杆 ，G2020 丝杆 |
| 型材 | 截面尺寸：（120X60）；6061铝合金 | ||
| 适配驱动 | FMDT220A48NOM | 适配60-110法兰高压（110-220V AC）三相步进电机 | |
| 有效行程(标准) | 非标效行程 |
|---|---|
|
100MM，200MM，300MM，400MM，500MM ，600MM，700 MM，800MM，900 MM，1000MM ，1100MM，1200 MM，1300MM，1400 MM，1500MM |
≤1500MM的其他行程 |
